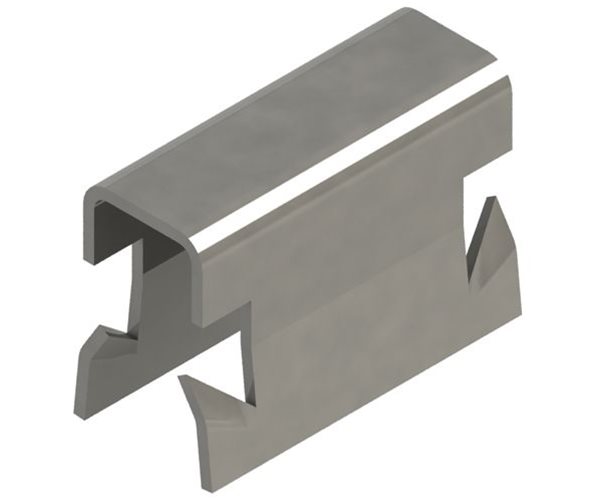

Edge Clips | Standard | 3.6-4.8mm Panel slide 1
Edge Clips | Standard | 3.6-4.8mm Panel slide 2

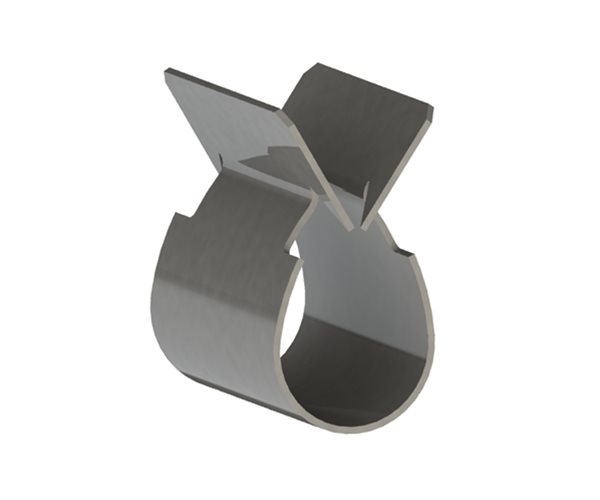

Edge Clips | Standard | 3.6-4.8mm Panel slide 3

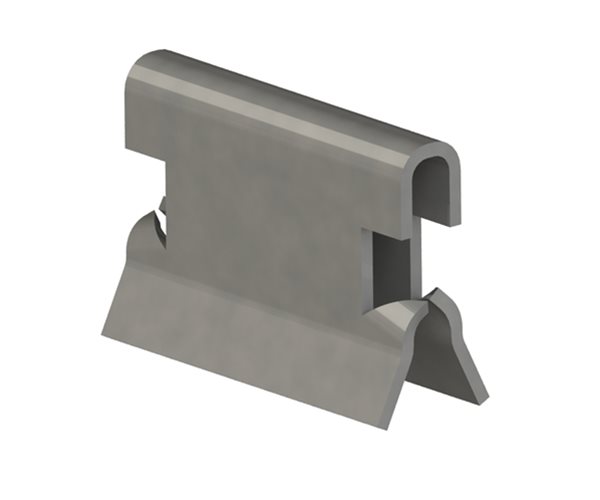

Edge Clips | Standard | 3.6-4.8mm Panel slide 4
Edge Clips | Standard | 3.6-4.8mm Panel slide 5
Edge Clips | Standard | 3.6-4.8mm Panel slide 6

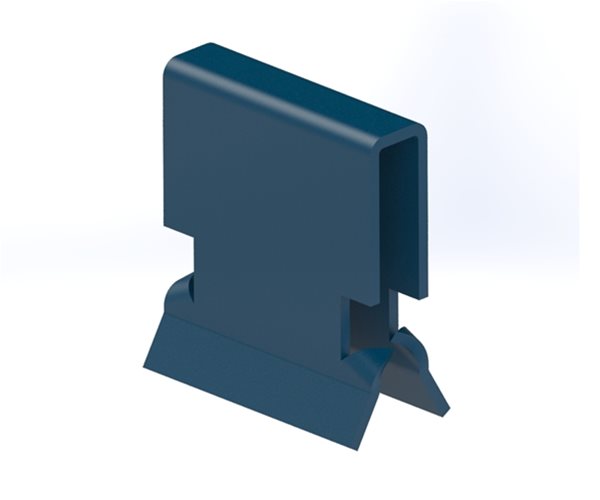

Edge Clips | Standard | 3.6-4.8mm Panel slide 7

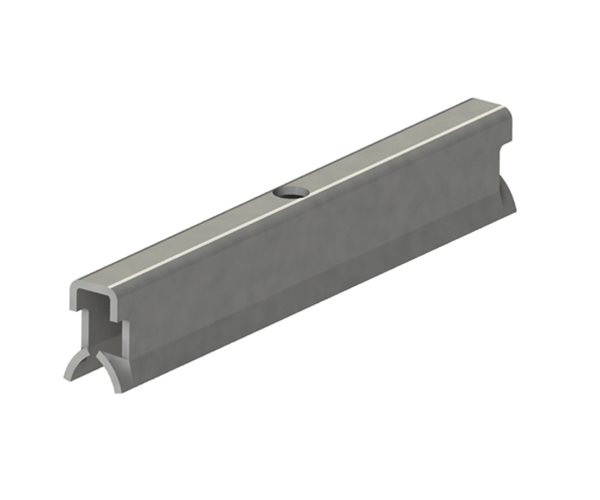

Edge Clips | Standard | 3.6-4.8mm Panel slide 8

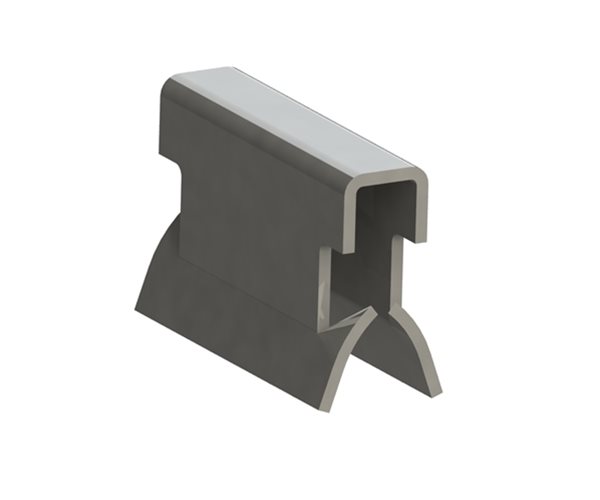

Edge Clips | Standard | 3.6-4.8mm Panel slide 9

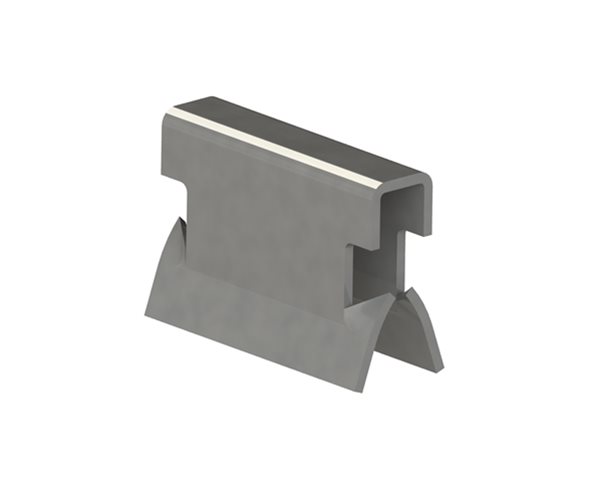

Edge Clips | Standard | 3.6-4.8mm Panel slide 10
Edge Clips | Standard | 3.6-4.8mm Panel slide 11

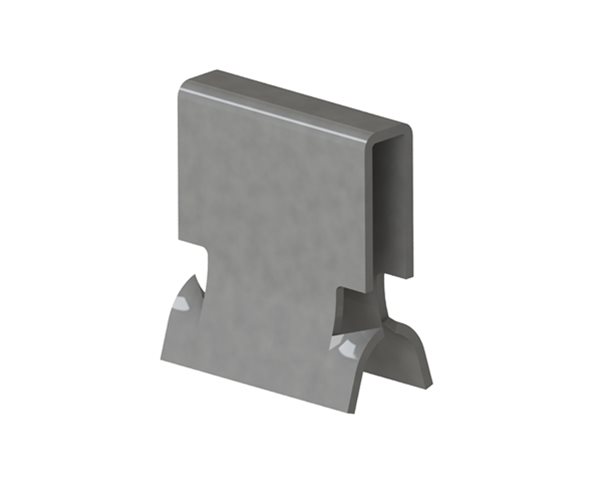

Edge Clips | Standard | 3.6-4.8mm Panel slide 12
Edge Clips | Standard | 3.6-4.8mm Panel slide 13
Edge Clips | Standard | 3.6-4.8mm Panel slide 14
Edge Clips | Standard | 3.6-4.8mm Panel slide 15

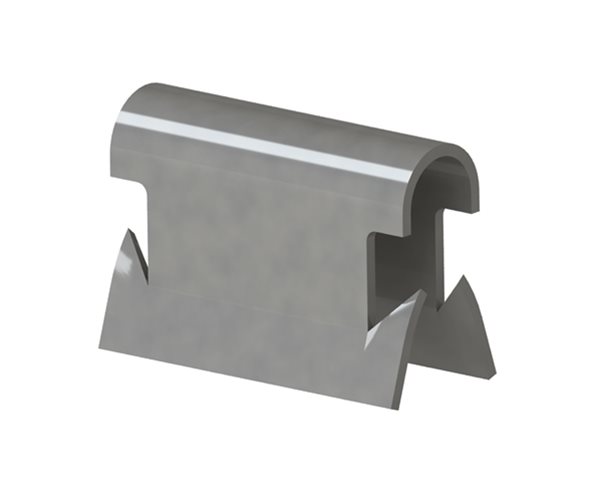

Edge Clips | Standard | 3.6-4.8mm Panel slide 16
Edge Clips | Standard | 3.6-4.8mm Panel slide 17
Edge Clips | Standard | 3.6-4.8mm Panel slide 18
Edge Clips | Standard | 3.6-4.8mm Panel slide 19

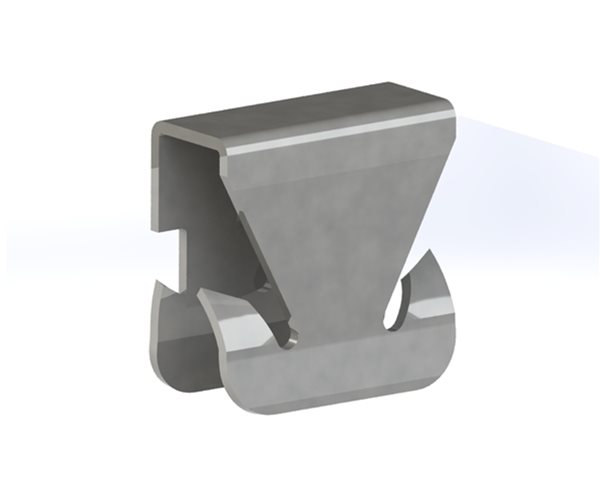

Edge Clips | Standard | 3.6-4.8mm Panel slide 20
Edge Clips | Standard | 3.6-4.8mm Panel slide 21

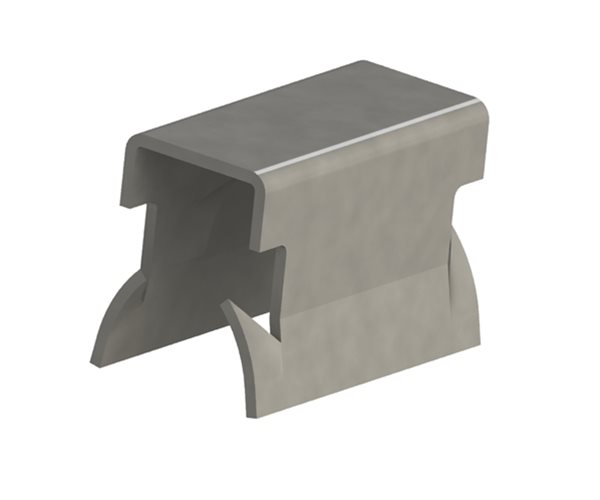

Edge Clips | Standard | 3.6-4.8mm Panel slide 22
Edge Clips | Standard | 3.6-4.8mm Panel slide 23
Edge Clips | Standard | 3.6-4.8mm Panel slide 24
Edge Clips | Standard | 3.6-4.8mm Panel slide 25

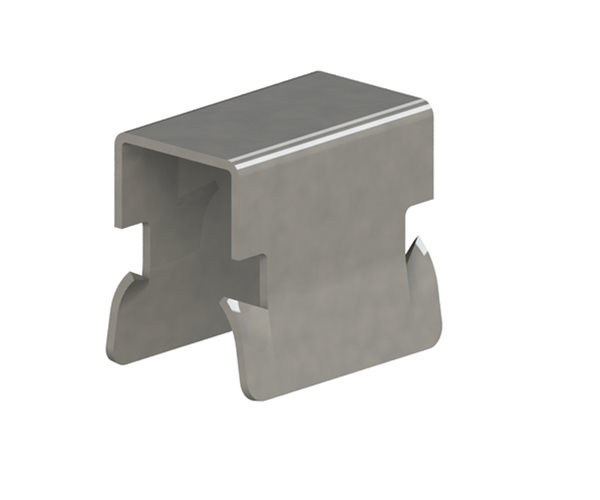

Edge Clips | Standard | 3.6-4.8mm Panel slide 26
Edge Clips | Standard | 3.6-4.8mm Panel slide 27

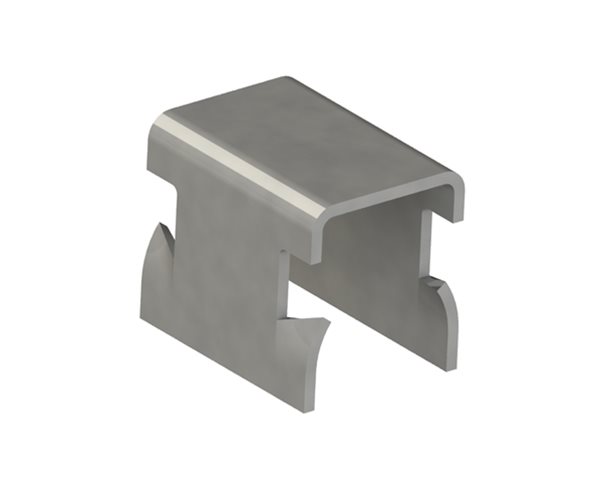

Edge Clips | Standard | 3.6-4.8mm Panel slide 28
Edge Clips | Standard | 3.6-4.8mm Panel slide 29
Edge Clips | Standard | 3.6-4.8mm Panel slide 30
Edge Clips | Standard | 3.6-4.8mm Panel slide 31
Edge Clips | Standard | 3.6-4.8mm Panel slide 32

Edge Clips | Standard | 3.6-4.8mm Panel

EPF395-DEL720SIL In stock
£10.80
Pack size: 100
No. of packs Pack price
1+ £10.80
10+ £7.67
50+ £4.64

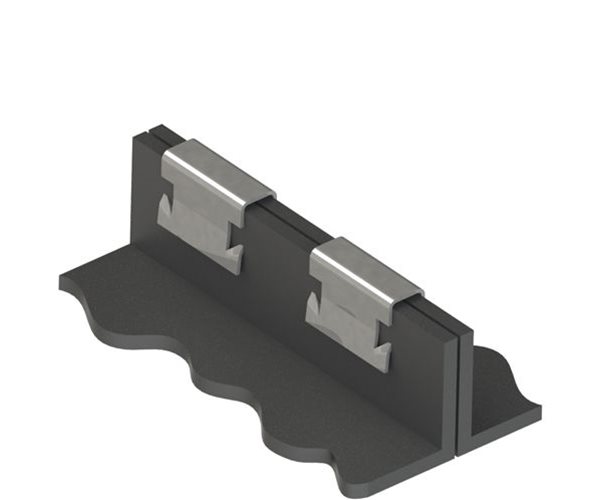

Where two panels need securing together or components to other panels or flanges, these Edge Clip Panel Fasteners is the ideal choice. The barbs retain the fastener securely in position eliminating the need for drilling or additional screws.

Edge Clip Panel Fasteners can be used for the assembly of various metals, fibre and hardboards, wood, hard and soft plastics and rubber.

Typical applications include fascia panels, electrical equipment, packaging and telecom equipment.

Material - Austempered Carbon Steel



Drawings and images are for reference only and should not be used for product specification. For new applications we recommend that you carry out assembly tests using samples supplied by us.

PLEASE NOTE - To view all product variations/specification, please scroll the table below from left to right


Code Description PRICE PRICE
BREAKS
PACK
SIZE
STOCK NO
PACKS
BUY SAMPLE CAD
EPF172-PPBLK Standard Edge Clip (Flared Legs) £13.05
No. of packs Pack price
1+ £13.05
100
EPF173-PPBLK Standard Edge Clip (Flared Legs) £14.13
No. of packs Pack price
1+ £14.13
10+ £11.87
50+ £10.30
100+ £8.66
100 Buy Request sample
EPF174-DEL150LBLU Standard Edge Clip (Flared Legs) £16.47
No. of packs Pack price
1+ £16.47
10+ £13.83
50+ £12.01
100+ £10.09
100 Buy Request sample
EPF174A-DEL150DBLU Standard Edge Clip (Flared Legs) £8.50
No. of packs Pack price
1+ £8.50
10+ £7.57
50+ £6.88
100 Buy Request sample
EPF175-PPBLK Standard Edge Clip (Flared Legs) £13.76
No. of packs Pack price
1+ £13.76
100 Buy Request sample
EPF149-TZP Standard Edge Clip (Flared Legs) £11.48
No. of packs Pack price
1+ £11.48
10+ £8.15
50+ £4.94
100 Buy Request sample
EPF176-PPBLK Standard Edge Clip (Flared Legs) £10.12
No. of packs Pack price
1+ £10.12
10+ £8.50
100 Buy Request sample
EPF177-PPBLK Standard Edge Clip (Flared Legs) £10.89
No. of packs Pack price
1+ £10.89
10+ £9.15
50+ £7.94
100+ £6.67
200+ £5.34
100 Buy Request sample
EPF178-PPBLK Standard Edge Clip (Flared Legs) £12.19
No. of packs Pack price
1+ £12.19
10+ £10.24
50+ £8.89
100+ £7.47
200+ £5.98
100 Buy Request sample
EPF180-PPBLK Standard Edge Clip (Flared Legs) £20.72
No. of packs Pack price
1+ £20.72
100 Buy Request sample
EPF180A-DEL120BLK Standard Edge Clip (Flared Legs) £7.80
No. of packs Pack price
1+ £7.80
10+ £6.94
50+ £6.32
100 Buy Request sample
EPF181-PPBLK Standard Edge Clip (Straight Legs) £9.68
No. of packs Pack price
1+ £9.68
10+ £8.13
50+ £7.06
100+ £5.93
200+ £4.75
100 Buy Request sample
EPF182-PPBLK Standard Edge Clip (Flared Legs) £9.59
No. of packs Pack price
1+ £9.59
100 Buy Request sample
EPF182A-DEL120BLK Standard Edge Clip (Flared Legs) £6.90
No. of packs Pack price
1+ £6.90
100 Buy Request sample
EPF183-PPBLK Standard Edge Clip (Straight Legs) £15.35
No. of packs Pack price
1+ £15.35
10+ £12.89
50+ £11.19
100+ £9.41
200+ £7.53
100 Buy Request sample
EPF184-PPBLK Standard Edge Clip (Flared Legs) £15.77
No. of packs Pack price
1+ £15.77
10+ £13.25
50+ £11.50
100+ £9.66
100 Buy Request sample
EPF186-PPBLK Standard Edge Clip (Flared Legs) £8.68
No. of packs Pack price
1+ £8.68
10+ £6.16
50+ £3.73
100 Buy Request sample
EPF187-PPBLK Standard Edge Clip (Angled Legs) £12.04
No. of packs Pack price
1+ £12.04
10+ £10.11
50+ £8.78
100+ £7.38
200+ £5.90
100 Buy Request sample
EPF188-PPBLK Standard Edge Clip (Flared Legs) £49.59
No. of packs Pack price
1+ £49.59
2+ £34.50
6+ £24.16
10+ £19.59
20+ £17.31
50+ £16.24
500 Buy Request sample
EPF189-DEL480BLK Standard Edge Clip (Flared Legs) £22.32
No. of packs Pack price
1+ £22.32
100
EPF191A-DEL720SIL Standard Edge Clip (Flared Legs) £11.00
No. of packs Pack price
1+ £11.00
10+ £7.81
50+ £4.73
100 Buy Request sample
EPF395-DEL720SIL Standard Edge Clip (Straight Legs) £10.80
No. of packs Pack price
1+ £10.80
10+ £7.67
50+ £4.64
100 Buy Request sample
EPF192-PPBLK Standard Edge Clip (Straight Legs) £15.38
No. of packs Pack price
1+ £15.38
100
EPF193-PPBLK Standard Edge Clip (Flared Legs) £13.07
No. of packs Pack price
1+ £13.07
10+ £10.98
50+ £9.53
100+ £8.01
200+ £6.41
100 Buy Request sample
EPF194-PPBLK Standard Edge Clip (Straight Legs) £11.26
No. of packs Pack price
1+ £11.26
10+ £9.46
100 Buy Request sample
EPF196A-PPBLK Standard Edge Clip (Straight Legs) £6.90
No. of packs Pack price
1+ £6.90
10+ £6.14
50+ £5.59
100 Buy Request sample
EPF053-MKBSIL Standard Edge Clip (Flared Legs) £24.95
No. of packs Pack price
1+ £24.95
100
P L1 L2 W Finish
0.4 - 1.2 8.7 8.7 15.9 Phosphate, Paint Black
0.4 - 2.0 9.4 9.4 12.7 Phosphate, Paint Black
0.4 - 2.0 14.3 14.3 12.7 Phosphate, Paint Blue
0.4 - 2.0 14.3 14.3 12.7 Delta Seal Blue 150 hours Salt Spray
0.8 - 2.0 6.4 6.4 38.1 Phosphate, Paint Black
0.8 - 2.0 4.8 4.8 13.0 Electro Zinc Plated Trivalent Passivate
0.8 - 2.0 8.0 8.0 12.7 Phosphate, Paint Black
0.8 - 2.0 8.7 8.7 12.7 Phosphate, Paint Black
1.0 - 2.0 8.7 8.7 12.7 Phosphate, Paint Black
1.2 - 2.0 14.3 14.3 12.7 Phosphate, Paint Black
1.2 - 2.0 14.3 14.3 12.7 Delta Tone/Delta Seal 120 Hours Salt Spray Black
1.6 - 2.0 8.7 8.7 6.3 Phosphate, Paint Black
1.6 - 2.0 8.7 8.7 12.7 Phosphate, Paint Black
1.6 - 2.0 8.7 8.7 12.7 Delta Tone/Delta Seal 120 Hours Salt Spray Black
1.7 - 3.3 12.5 12.5 12.7 Phosphate, Paint Black
2.0 - 2.8 8.7 8.7 12.7 Phosphate, Paint Black
2.2 - 3.6 10.7 10.7 12.7 Phosphate, Paint Black
2.9 - 3.3 12.5 12.5 12.7 Phosphate, Paint Black
3.1 - 3.8 12.7 12.7 12.7 Phosphate, Paint Black
3.4 - 3.7 8.7 8.7 12.7 Delta Tone/Delta Seal 480 Hours Salt Spray Black
3.6 - 4.8 8.7 8.7 12.7 Delta Tone 720 Hours Salt Spray Silver
3.6 - 4.8 8.7 8.7 12.7 Delta Tone 720 Hours Salt Spray Silver
4.4 - 5.5 9.9 9.9 12.7 Phosphate, Paint Black
4.4 - 5.6 9.3 9.3 12.7 Phosphate, Paint Black
4.4 - 5.9 7.1 7.1 12.0 Phosphate, Paint Black
6.4 - 7.9 9.9 9.9 12.7 Phosphate, Paint Black
9.0 - 9.5 10.0 10.0 15.0 Magni Silver

All dimensions are mm unless specified.

  • Technical
  • Specifications
P
3.6 - 4.8
W
12.7
L1
8.7
L2
8.7
Standard edge clips dimensional linedrawing guide in grayscale
Product Code
EPF395-DEL720SIL
Description
Standard Edge Clip (Straight Legs)
Length (mm)
8.7
Max Panel 1 Thickness (mm)
4.8
Min Panel 1 Thickness (mm)
3.6
Product
Edge Clips
Type
Standard
Width (mm)
12.7

All dimensions are mm unless specified.
